Elektromanyetik Simülasyon, Araç Kabin Tasarımında Yeni Bir Dönemin Habercisi

Elektromanyetik Simülasyon, Araç Kabin Tasarımında Yeni Bir Dönemin Habercisi

Elektronik sistemlerin karmaşıklığı arttıkça araçlar da elektromanyetik açıdan daha 'gürültülü' hale geliyor. Simülasyonun elektromanyetik performansı nasıl optimize ederek daha net sinyal iletimi ve daha yüksek sistem güvenilirliği sağladığını keşfedin.

Günümüzde üretilen araçlar, kontrol ünitelerinden antenlere ve telsiz sistemlerine kadar giderek artan sayıda elektronik bileşenle donatılmaktadır. Bu elektronik sistemler; haberleşme, güvenlik ve kullanım kolaylığı gibi önemli avantajlar sağlasa da mühendislik açısından ciddi zorlukları da beraberinde getirir. İster binek otomobillerin iç kabini ister tarım traktörlerinin daha dar sürücü kabinleri olsun, elektronik bileşenlerin birbirine daha yakın konumlandırılması nedeniyle araç kabinleri elektromanyetik açıdan giderek daha 'gürültülü' hale gelmektedir.

Bu elektromanyetik (EM) girişim ya da 'gürültü', kontrol üniteleri ve kablolama gibi araç içi kaynaklardan gelebileceği gibi dış çevreden de kaynaklanabilir. Kaynağı ne olursa olsun, bu girişimin etkisi oldukça nettir: Antenler, telsiz sistemleri ve kontrol üniteleri gibi kritik bileşenlerin günlük kullanım sırasında beklenen performansı göstermesini engeller.

Bir antenin konumu ya da bir kablonun izlediği güzergâh gibi küçük tasarım kararları bile elektromanyetik girişim desenlerini önemli ölçüde değiştirebilir. Ancak bu etkiler çoğu zaman öngörülemez ve genellikle yalnızca deneme-yanılma süreçleri sonucunda ortaya çıkar. Benzer şekilde, yapısal bileşenlerde kullanılan malzemelerin elektromanyetik özellikleri de gürültüyü artırabilir veya azaltabilir; ancak bu etkiler her zaman sezgisel olarak tahmin edilemez.

Modern araç tasarımları sürekli gelişse de otomotiv sektörünün katı ve tavizsiz güvenlik standartları değişmeden kalmaktadır. Bu nedenle otomotiv mühendisleri, elektromanyetik performansı optimize etmeye çalışırken hem artan tasarım karmaşıklığıyla mücadele etmek hem de yeni araç modellerini mümkün olan en kısa sürede ve en düşük maliyetle pazara sunma baskısını aynı anda yönetmek zorundadır.

EM Gürültüsünü Azaltmak: Simülasyon Net Bir Çözüm Sunuyor

Neyse ki otomotiv sektöründeki elektrik mühendisliği ekipleri, Ansys (Synopsys bünyesinde) yazılımlarını kullanarak sistem etkileşimlerini, elektromanyetik gürültü seviyelerini ve olası girişim kaynaklarını analiz etmektedir. Ansys'in gelişmiş simülasyon çözümleri sayesinde mühendisler, karmaşık elektronik sistemleriyle birlikte bir araç kabininin tamamını üç boyutlu olarak modelleyebilir. Böylece hem gürültü üreten bileşenlerin hem de temiz ve kesintisiz sinyal gerektiren anten gibi alıcıların çevresindeki elektromanyetik alanların davranışını ayrıntılı şekilde inceleyebilirler.

Elektromanyetik davranışın tasarımın en erken aşamalarında simüle edilmesi sayesinde mühendisler; bileşenlerin yeniden konumlandırılması, malzeme özelliklerinin değiştirilmesi veya bileşen konfigürasyonlarının iyileştirilmesi gibi tasarım değişikliklerini üretim başlamadan önce değerlendirebilir ve test edebilir. Bu süreç yalnızca otomotiv bileşenlerinin elektromanyetik uyumluluğunu (EMC) ele alan ISO 11452 gibi sıkı güvenlik standartlarına uyumu sağlamakla kalmaz; aynı zamanda tasarım sürecini hızlandırır, maliyetleri kontrol altında tutar ve yenilikçi çözümlerin geliştirilmesini destekler.

Elektromanyetik girişim ve uyumluluk (EMI/EMC) için geliştirilen Ansys çözümleri, Sonlu Elemanlar Analizi (FEA) prensiplerini kullanarak mühendislerin karmaşık geometrileri daha küçük ve yönetilebilir parçalara ayırmasına yardımcı olur. FEA, tüm elektromanyetik alanların daha hassas şekilde modellenmesini sağlayarak en küçük girişimlerin bile tespit edilmesine ve analiz edilmesine olanak tanır. Özellikle araç kabini simülasyonlarında FEA büyük önem taşır; çünkü dar bir fiziksel alanda çok sayıda bileşen ve farklı malzemenin bir arada bulunması beklenmedik elektromanyetik girişim desenlerine yol açabilir.

Mühendisler antenler, kablolar ve elektronik kontrol üniteleri (ECU) gibi bileşenleri modellerken Ansys yazılımını kullanarak bu bileşenlerin çevresindeki elektromanyetik alanların nasıl davranacağını görselleştirebilir ve tahmin edebilir. Girişimin yoğunlaştığı bölgeleri belirleyebilir, iletilen ve yayılan elektromanyetik emisyonların etkisini değerlendirebilir ve malzeme özelliklerinin elektromanyetik davranış üzerindeki etkisini inceleyebilirler. Ayrıca bileşenlerin yerini değiştirdiklerinde veya yapısal malzemeleri revize ettiklerinde elektromanyetik girişimi (EMI) en aza indiren sonuçları hızlıca görebilirler.

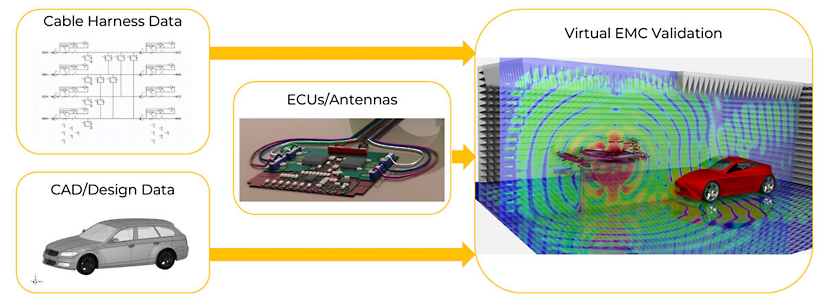

Sistem Elektromanyetik Uyumluluğu (EMC) Doğrulaması İçin Ansys İş Akışı

Gelişmiş son işlem (post-processing) yetenekleri, ham simülasyon verilerinin uygulanabilir mühendislik çıktılarında dönüştürülmesinde kritik bir rol oynar. Ansys yazılımı tarafından üretilen görsel ve sayısal veriler, tasarımın iteratif olarak geliştirilmesine rehberlik ederek hem yasal düzenlemelere uyumu artırır hem de sistem performansını iyileştirir.

Özellikle büyük ve karmaşık yapıların doğrulanmasında önemli avantaj sağlayan Ansys HFSS Mesh Fusion teknolojisi, karmaşık geometrilerin ayrı ayrı ağ (mesh) yapıları oluşturularak modellenmesine ve daha sonra tüm montajın doğruluktan ödün vermeden tek bir sistem olarak çözümlenmesine olanak tanır.

Traktör Performansını Bir Üst Seviyeye Taşımak

Traktör Performansını İyileştirmek

Ansys müşterilerinden biri olan, tarım ve inşaat sektörleri için traktör tasarımı ve üretiminde dünya lideri bir firma, müşterilerinden gelen önemli bir performans sorununu çözmek istedi. Sorunun kaynağı, antenin yakınına konumlandırılmış bir Elektronik Kontrol Ünitesi (ECU) idi. Bu bileşen, özellikle DAB (Digital Audio Broadcasting – Dijital Ses Yayını) frekans bandında antenin performansını olumsuz etkiliyor, özellikle 10C kanalında belirgin sinyal kayıplarına neden oluyordu. Ayrıca iletilen elektromanyetik emisyonlar, bağlı bir kablo üzerinden yayılarak girişimi daha da artırıyordu.

Ansys'in gelişmiş simülasyon araçları sayesinde mühendisler; anten, ECU ve elektromanyetik gürültüyü ileten kablo gibi kritik bileşenlere odaklanarak traktör kabinini ayrıntılı şekilde modelleyebildi. Ansys HFSS yüksek frekans elektromanyetik simülasyon yazılımı ve Ansys 3D ürün simülasyonu çözümleri kullanılarak kabin içerisindeki elektromanyetik ortam yüksek doğrulukla yeniden oluşturuldu.

Ekip, antenin iç ve dış yapısını ayrıntılı olarak modelleyerek tüm bileşenlere doğru malzeme özelliklerini atadı. Ardından simülasyona elektromanyetik gürültü eklemek amacıyla sadeleştirilmiş bir devre modeli oluşturuldu. Böylece simülasyon sonuçları, fiziksel testlerden elde edilen verilerle karşılaştırılarak doğrulanabildi.

Yapılan çok sayıda simülasyon sayesinde antenin kabin tavanındaki farklı konumları test edilerek elektromanyetik gürültünün en aza indirileceği yerleşim belirlendi. Örneğin, anten ile ECU arasındaki mesafe artırıldığında bazı konumların kritik frekanslarda kuplaj (coupling) etkisi nedeniyle girişimi artırdığı tespit edildi. Simülasyon çalışmaları ayrıca yeni kabin tasarımının oluşturduğu beklenmedik elektromanyetik etkilerin anlaşılması ve giderilmesinde de önemli rol oynadı.

Sonuç olarak geliştirilen yeni kabin tasarımı sayesinde toplam elektromanyetik gürültü seviyesi yaklaşık %8 oranında azaltıldı. Bu başarılı sonucun ardından ekip, uzun vadede %25 gürültü azaltma hedefine ulaşmak için çalışmalarını sürdürmektedir. Devam eden geliştirme faaliyetleri kapsamında Ansys yazılımları kullanılarak daha büyük anten plakaları, alternatif kablo güzergâhları ve farklı elektromanyetik ekranlama (shielding) çözümleri değerlendirilerek gürültünün daha da azaltılması hedeflenmektedir.

Tasarımda Yeni Bir Dönem Çoktan Başladı

Ansys simülasyon çözümleri, otomotiv sektörü genelinde benzer elektromanyetik (EM) tasarım yeniliklerinin hayata geçirilmesini sağlıyor. Örneğin, müşterilerimiz elektromanyetik ekranlama performansını artırmak amacıyla anten topraklama plakalarının (ground plate) boyutunu büyütmek gibi yeni tasarım yaklaşımlarını uyguluyor.

Bu yöntemde daha büyük topraklama plakaları, yakındaki elektronik bileşenlerden kaynaklanan elektromanyetik gürültünün antene ulaşmasını engelleyen bir bariyer görevi görür. Böylece anten için daha izole bir çalışma ortamı oluşturularak sinyal kalitesi ve sistem performansı önemli ölçüde iyileştirilir.

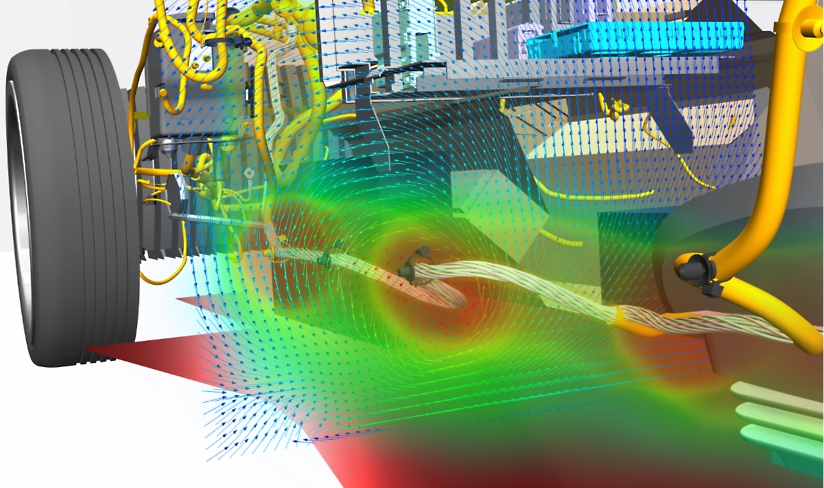

Karmaşık kablo tesisatlarındaki elektromanyetik etkileri tasarım sürecinin en erken aşamalarında simüle ederek, geliştirme sürecinin sonlarında ortaya çıkabilecek beklenmedik sorunların önüne geçin.

Mühendisler ayrıca elektromanyetik gürültü taşıyan kabloların güzergâhını ve uzunluğunu optimize etmek için Ansys yazılımlarından yararlanmaktadır. Kabloların yönlendirilmesi ve uzunluğu, elektromanyetik performansı önemli ölçüde etkileyebilir. Özellikle kritik frekanslarda rezonans oluşmasının önlenmesi sayesinde, hassas alıcılara yayılan iletilmiş elektromanyetik emisyonların genliği önemli ölçüde azaltılabilir.

Gürültü taşıyan kabloların tasarımına elektromanyetik ekranlama (shielding) eklenmesi de ek koruma sağlar. Ekranlama malzemeleri, elektromanyetik enerjiyi soğurarak veya yansıtarak girişimin diğer bileşenlere ulaşmasını engeller ve sistemin elektromanyetik uyumluluğunu artırır.

Bunun yanı sıra, düşük elektromanyetik geçirgenliğe sahip malzemelerin kritik bölgelerde kullanılması, elektromanyetik gürültü üreten bileşenlerin doğal ekranlama sağlayan alanlara taşınması veya hassas elektronik sistemlerden daha uzağa yerleştirilmesi de Ansys müşterilerinin elektromanyetik alan etkileşimlerini en aza indirmek için benimsediği etkili tasarım stratejileri arasında yer almaktadır.

Elektromanyetik Gürültüyü Kontrol Altına Almaya Başlayın

Günümüzde elektronik sistemlerin giderek daha karmaşık hale geldiği bir dünyada, elektromanyetik (EM) simülasyon artık bir seçenek değil, bir gereklilik haline gelmiştir. Küresel ölçekte sektör liderleri tarafından benimsenen bu yaklaşım; en yüksek sinyal kalitesini, sahada güvenilir sistem performansını, hızlı ve sürekli ürün geliştirmeyi ve maliyet etkin tasarım ile test süreçlerini aynı anda mümkün kılan en iyi mühendislik uygulamalarından biri olarak kabul edilmektedir.

Araç tasarımlarında yüksek frekanslı haberleşme sistemleri başta olmak üzere daha gelişmiş elektronik teknolojilerin kullanılmasıyla birlikte, otomotiv sektöründeki elektrik mühendisliği zorlukları da katlanarak artmaktadır.

Ansys, mühendislerin optimum tasarımlar geliştirmesine, tasarım süreçlerini kısaltmasına, geliştirme maliyetlerini düşürmesine ve müşterilere sunulan değeri artırmasına yardımcı olan yüksek hassasiyetli simülasyon çözümleri sunmaktadır.

Yazar: Laura Carter
