Ansys Discovery Yazılımında Pompa Gövdelerinin Üretken Topoloji Optimizasyonu

Topoloji optimizasyonu sadece hafifletme çalışması değildir. Gerçekçi yükleme, destek varyasyonları, üretim kontrolleri, tersine mühendislik ve doğrulama ile birleştirildiğinde, yapısal olarak verimli, üretilebilir bileşenler oluşturmak için pratik bir iş akışı haline gelir.

Topoloji optimizasyonu, mühendislik ekiplerinin kademeli malzeme azaltma yönteminin ötesine geçerek simülasyon odaklı yapısal yeniliklere yönelmesine yardımcı olur. Bu iş akışında, pompa gövdesi uygulaması için üretken topoloji optimizasyonunu keşfetmek amacıyla Ansys Discovery 3D ürün simülasyon yazılımı kullanılmaktadır; bu işlem, volüt bölgesi etrafındaki basitleştirilmiş bir tasarım alanından başlanarak gerçekleştirilir. Amaç, gereksiz malzemeyi azaltırken, yapısal performansı koruyarak ve üretilebilirliği dikkate alarak verimli yapısal yük yollarını belirlemektir.

İç basınç yüklemesi, sabit destek koşulları, optimizasyon hedefleri ve üretim kısıtlamaları kullanılarak, iş akışı farklı destek konumlarının ve kısıtlama stratejilerinin nasıl farklı optimize edilmiş destek yapıları oluşturabileceğini göstermektedir. Elde edilen topoloji çıktısı daha sonra temiz bir bilgisayar destekli tasarım (CAD) geometrisine dönüştürülebilir ve nihai tasarıma geçmeden önce yapısal simülasyon yoluyla doğrulanabilir.

Topoloji Optimizasyonunun Önemi

Birçok geleneksel yapısal bileşen muhafazakar bir şekilde tasarlanmıştır. Genellikle sertlik, dayanıklılık ve üretilebilirlik sağlamak için fazladan malzeme içerirler, ancak bu gereksiz kütleye, daha yüksek malzeme maliyetine ve artan karbon etkisine yol açabilir. Pompa gövdeleri ve benzeri endüstriyel bileşenler için zorluk sadece malzemeyi çıkarmak değildir. Amaç, daha hafif, yapısal olarak verimli, üretilebilir ve gerçekçi çalışma koşullarına göre doğrulanmış bir tasarım oluşturmaktır.

Topoloji optimizasyonu, malzemenin gerçekten nerede gerekli olduğunu belirlemek için fizik tabanlı bir yöntem sunar. Mühendisler, bitmiş bir CAD tasarımından başlayıp malzemeyi manuel olarak çıkarmak yerine, daha geniş bir izin verilen tasarım alanı ile başlayabilir ve optimizasyon aracının yapıyı yükler, destekler, hedefler ve kısıtlamalara göre geliştirmesine izin verebilirler.

Pompa gövdesi örneğinde, iş akışı volüt bölgesi etrafında yoğunlaştırılmış bir gövde ile başlar ve farklı hedeflere ve nihai montaj kısıtlaması varyasyonlarına dayalı olarak optimize edilmiş destek yapıları oluşturmak için Discovery yazılımı kullanılır.

Toplu gövde/tasarım alanı

Mühendislik Meydan Okuması

Pompa gövdeleri, iç basınç yüklerine, montaj kısıtlamalarına, montaj gereksinimlerine ve dayanıklılık beklentilerine maruz kalabilir. Gövde, son montaj zarfına sığarken yapısal olarak sağlam kalmalıdır. Aynı zamanda, tasarım ekipleri malzeme kullanımını azaltmak, performans-ağırlık oranını iyileştirmek ve aşırı sağlam destek yapılarından kaçınmak isteyebilirler.

• Konutun yükü taşıması için malzemeye tam olarak nerede ihtiyaç duyuluyor?
• Farklı montaj konumları, optimize edilmiş destek yollarını nasıl değiştirir?
• Tasarım, sertlikten veya gerilme performansından ödün vermeden daha hafif hale getirilebilir mi?
• Üretim kısıtlamaları, optimizasyon algoritmasını pratik şekillere yönlendirebilir mi?
• Organik topoloji sonucu nasıl tekrar temiz CAD geometrisine dönüştürülebilir?

Keşif Yazılımlarında Simülasyon Odaklı İş Akışı

İş akışı, pompa gövdesi etrafındaki tasarım alanını tanımlayarak başlar. Mühendis, yalnızca orijinal geometriyi değiştirmek yerine, volüt etrafında bir hacim bölgesi oluşturur. Bu, optimizasyon aracına önemli arayüzleri korurken yeni destek yapıları oluşturma alanı sağlar.

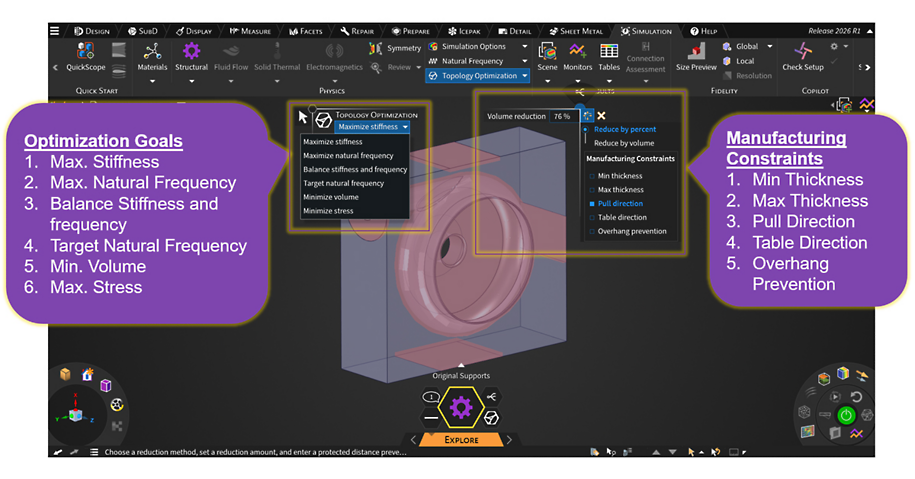

Tasarım hedefleri, hacim azaltımı, koruma bölgeleri ve üretim kısıtlamaları içeren bir topoloji optimizasyon kurulumu.

1. Başlangıç ​​tasarım alanını tanımlayın.

Başlangıç ​​noktası, volüt çevresinde bir tasarım alanı, kritik bağlantı alanları için korunmuş arayüzler, temel malzeme olarak yapısal çelik, volüt bölgesine uygulanan iç basınç ve seçilen montaj veya birleştirme yerlerinde uygulanan sabit destekleri içerir.

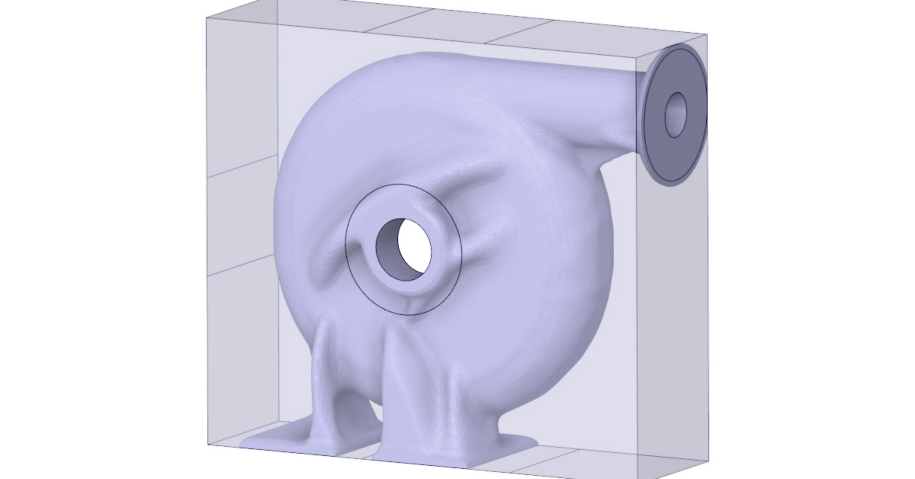

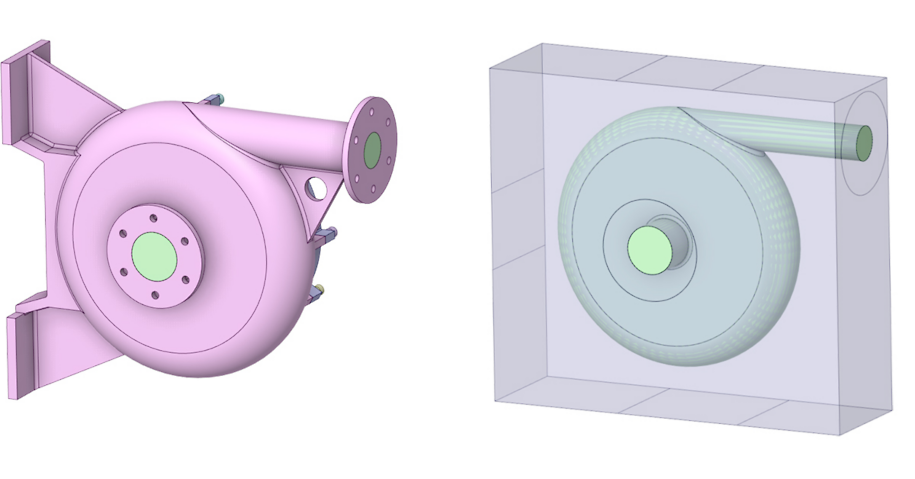

Başlangıç ​​noktası: kıvrım çevresindeki tasarım alanı ve korunmuş fonksiyonel arayüzler.

• Çevreleyen hacim bölgesini kullanarak mevcut tasarım alanını tanımlayın.
• Pompa gövdesindeki önemli bağlantı noktalarını koruyun.
• Konutun şeklini izin verilen sınırlar içinde optimize edin.
• Yapısal çeliği temel malzeme olarak belirleyin.

2. Fiziksel koşulları uygulayın.

Yapısal düzenleme, iç basınç ve sabit destekler gibi gerçekçi sınır koşullarını içerir. Bu koşullar kritik öneme sahiptir çünkü topoloji optimizasyonu yük yolu odaklıdır. Destek konumları değişirse, optimize edilmiş yapı da değişir.

Bu, özellikle son montaj çalışmaları için önemlidir. Altta, arkada, yanda veya üstte bulunan bir destek, farklı yapısal yollar oluşturabilir. Destek varsayımlarını değiştirerek, mühendisler son montaj konfigürasyonunun optimize edilmiş geometriyi nasıl etkilediğini anlayabilirler.

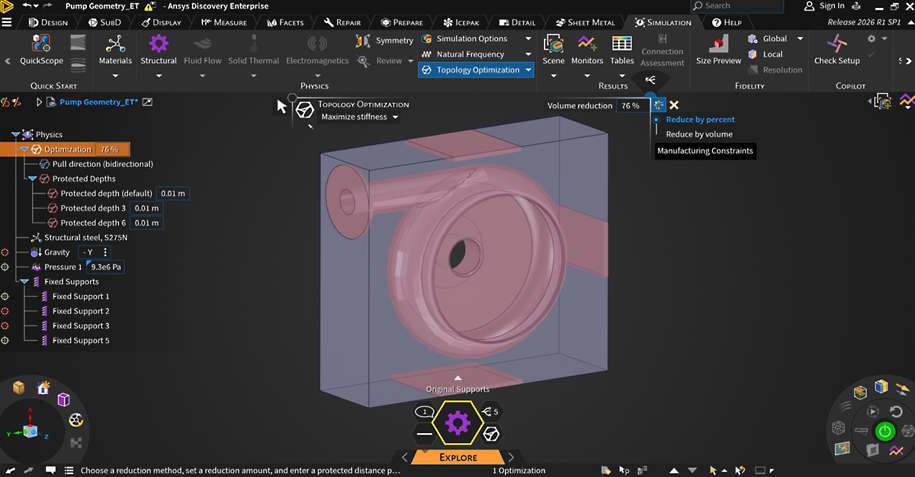

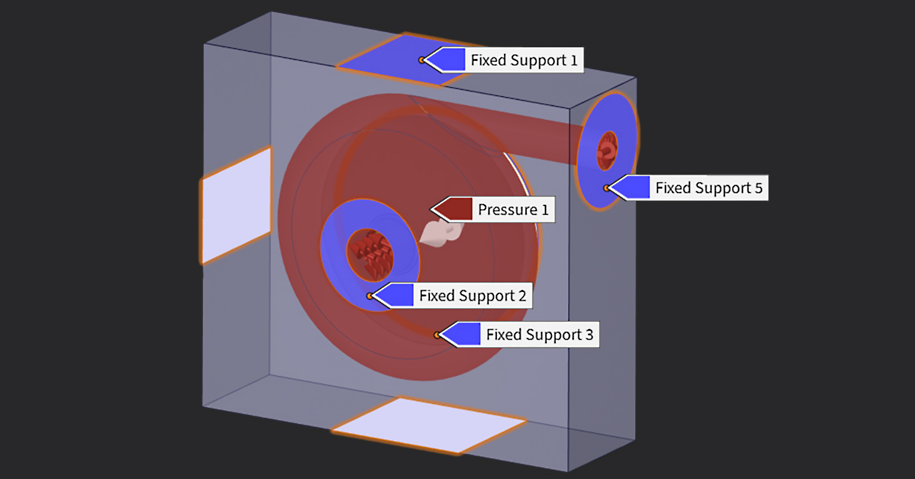

Fiziksel kurulum: yüklerin, kısıtlamaların vb. uygulanması.

3. Optimizasyon hedeflerini seçin.

Discovery yazılımı, mühendisin istenen yapısal davranışa göre tasarımı yönlendirmesini sağlayan topoloji optimizasyon hedefleri sunar. Pompa gövdesi iş akışı için, gövdenin istenmeyen dinamik davranışlardan kaçınırken yapısal olarak sağlam kalması gerektiğinden, dengeli bir sertlik ve frekans hedefi faydalıdır.

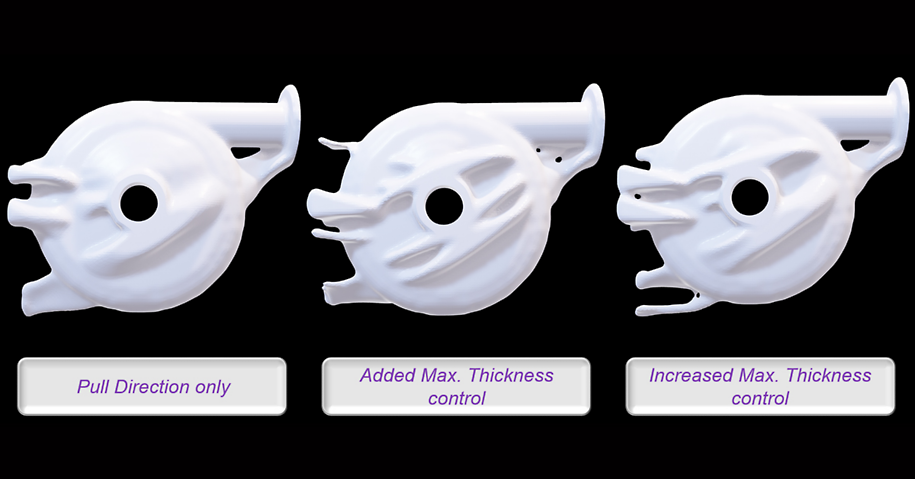

4. Üretim kısıtlamalarını ekleyin.

Üretim kısıtlamaları, optimizasyon aracının teorik olarak verimli ancak üretimi zor veya pratik olmayan şekiller üretmesini önlemeye yardımcı olur. Discovery yazılımında, minimum kalınlık, maksimum kalınlık, çekme yönü, tabla yönü ve çıkıntı önleme gibi kısıtlamalar nihai şekle rehberlik edebilir.

Bir Uygulama Örneği: Pompa Gövdesi Optimizasyonu

Bu pompa gövdesi örnek çalışmasında amaç, son montaj için gerekli fonksiyonel arayüzleri korurken, pompa salyangozunun etrafında verimli destek yapıları oluşturmaktır.

İş akışı, tasarım varyasyonlarını değerlendirir: orijinal destek konumları, farklı destek konumları ve optimizasyon aracının verimli destek yollarını belirlemesi için daha fazla özgürlüğe sahip olduğu açık uçlu destek bölgeleri.

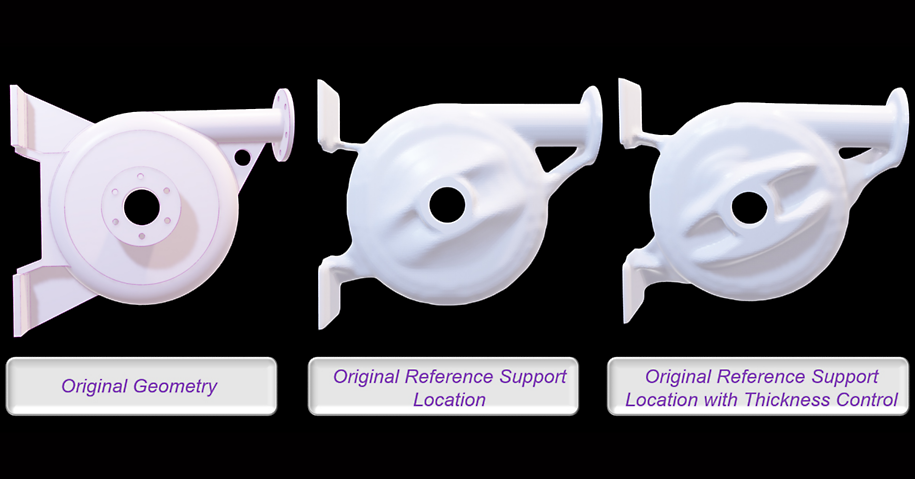

Orijinal destek konumu

İlk kurulum, orijinal veya referans montaja dayalı olarak önceden tanımlanmış destek konumlarını kullanır. Bu, destek stratejisi zaten bilindiğinde optimizasyon aracının gövdeyi nasıl güçlendirdiğini anlamak için bir temel sağlar.

Farklı destek konumları

Ardından, destek konumları değiştirilir. Örneğin, model alttan destekli, alttan ve arkadan destekli veya alttan, arkadan ve üstten destekli olarak değerlendirilebilir. Her konfigürasyon, mevcut yük yollarını değiştirir. Sonuç olarak, optimizasyon algoritması, pompa gövdesinin son montajda nasıl sınırlandırıldığına bağlı olarak farklı destek yapıları oluşturur.

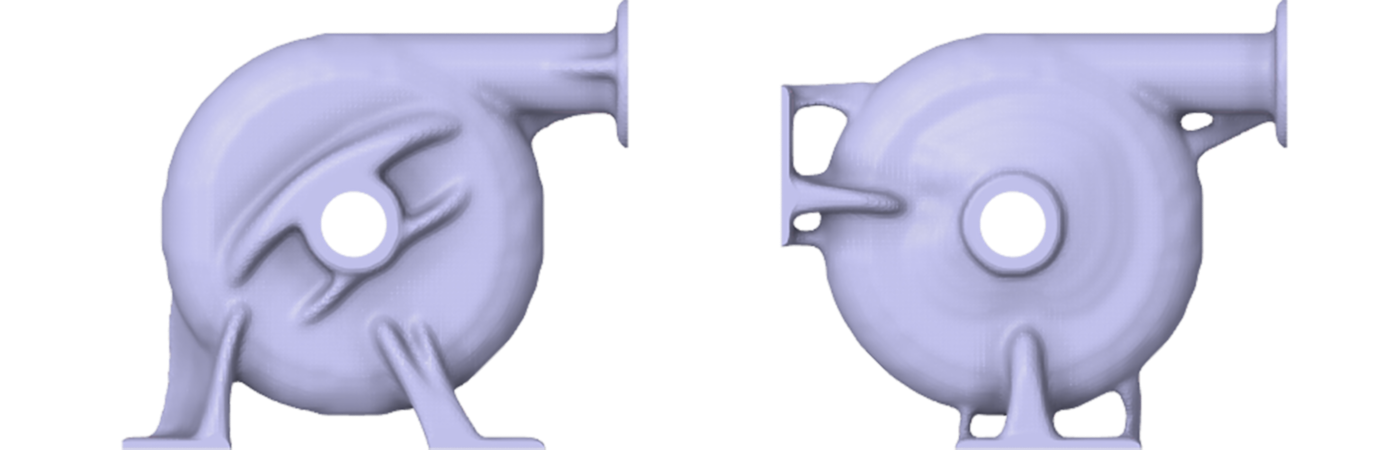

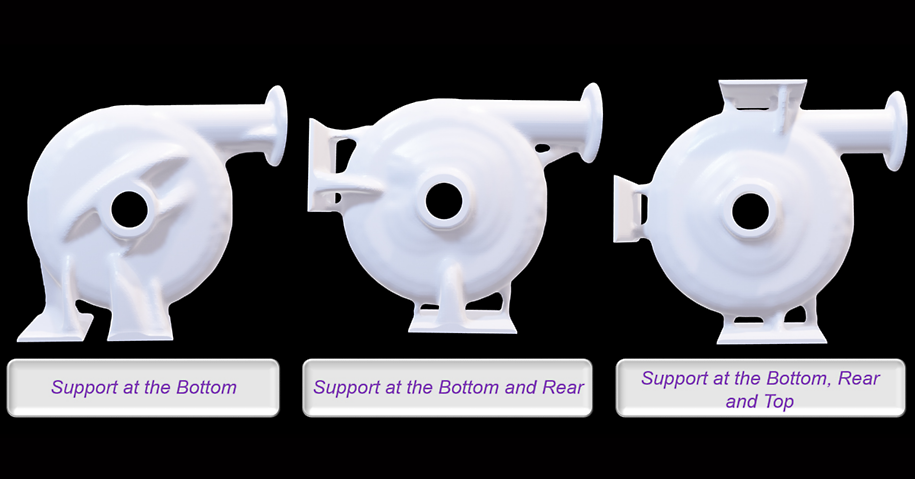

Son montaj kısıtlama varyasyonu: Montaj yeri varsayımları, farklı optimize edilmiş destek yapılarını yönlendirir.

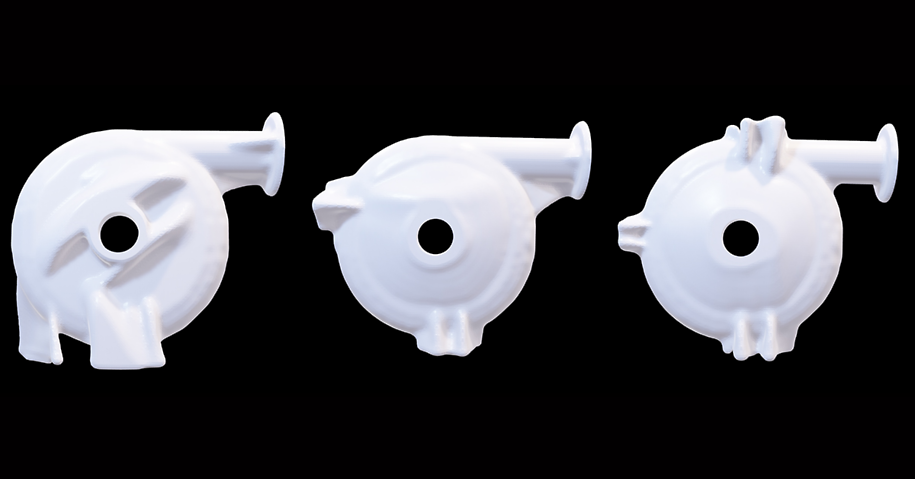

Önceden tanımlanmış destek konumu yok.

Başka bir iş akışında, optimizasyon algoritmasına, destek yapılarının alt, arka veya üst gibi daha geniş bölgelerde oluşmasına izin verilerek daha fazla özgürlük tanınır. Bu, daha açık uçlu bir tasarım sorusuna cevap vermeye yardımcı olur: Nihai destek yapısı sabit değilse, malzeme nereye yerleştirilmelidir?

Performans ve Sürdürülebilirlik Faydaları

Topoloji optimizasyonu hem performans hem de sürdürülebilirlik hedeflerini destekler. Gereksiz malzemeyi çıkararak ve yalnızca yük yolunun gerektirdiği yerlerde takviye yaparak, mühendisler atığı azaltırken performans-ağırlık oranını iyileştirebilirler.

Performans ve sürdürülebilirlik: Yapısal performansı korurken malzeme israfını azaltın.

• Yapısal performansı korurken malzeme kullanımını azaltın.
• Düşük gerilimli bölgelerde gereksiz kütleyi en aza indirin.
• Performans-ağırlık oranını iyileştirin.
• Daha düşük malzeme israfı ve potansiyel üretim maliyeti.
• Optimize edilmiş geometri aracılığıyla daha az çevresel etkiye sahip tasarımları destekleyin.

En hafif tasarım otomatik olarak en iyi tasarım anlamına gelmez. Optimize edilmiş sonuç yine de gerilim, rijitlik, frekans, üretilebilirlik ve montaj gereksinimlerini karşılamalıdır. Değer, tasarım döngüsünün daha erken aşamalarında bu ödünleşmeleri anlamak için simülasyon kullanmaktan gelir.

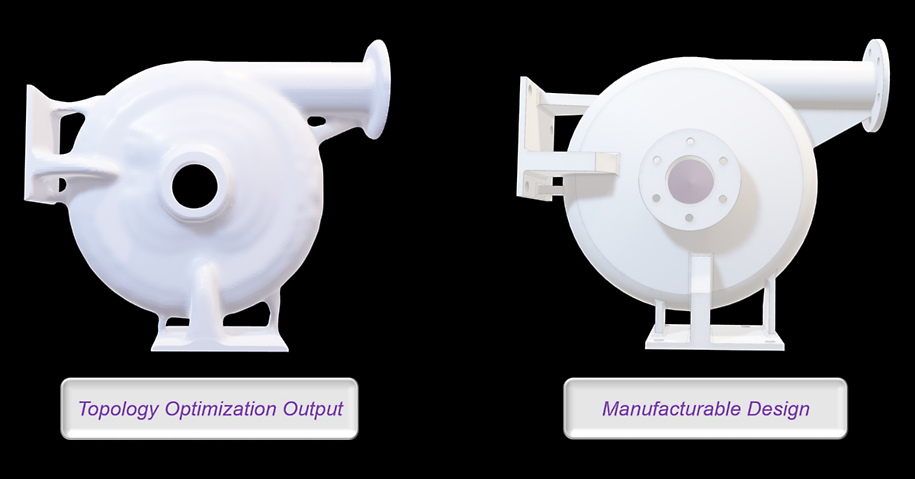

Tersine Mühendislik: Topoloji Çıktısını CAD'e Dönüştürme

Topoloji optimizasyon sonuçları genellikle organiktir. Malzemenin nerede bulunması gerektiğini gösterirler, ancak her zaman olduğu gibi üretime hazır değildirler. Optimizasyon çalışmasının ardından, bir sonraki adım optimize edilmiş şekli temiz, düzenlenebilir CAD geometrisine dönüştürmektir.

• Topoloji sonucundan düzgün yüzeyler yeniden oluşturun.
• İşlevsel arayüzleri ve montaj bölgelerini koruyun.
• Organik malzemeleri imal edilebilir nervürlere, duvarlara veya kaynaklı yapılara dönüştürün.
• Gerekli durumlarda, sonraki CAD, simülasyon veya üretim süreçleri için geometriyi basitleştirin.
• Doğrulama simülasyonu için geometriyi hazırlayın.

Bu, simülasyon odaklı fikir üretimi ile pratik mühendislik tasarımı arasındaki döngüyü tamamlar. Topoloji çıktısı, kendi başına nihai üretim geometrisi olmaktan ziyade, üretilebilir bir CAD modeli için bir kılavuz haline gelir.

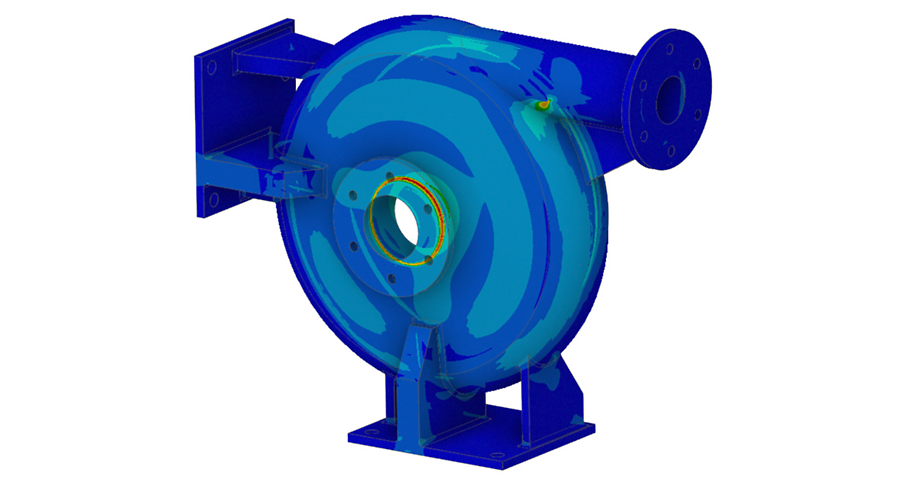

Doğrulama: Nihai Tasarımın Onaylanması

Tersine mühendislik işleminden sonra, nihai CAD tasarımı gerçekçi çalışma koşulları altında doğrulanmalıdır. Bu adım çok önemlidir çünkü topoloji sonucu optimize edilmiş bir kavramdır, performansın nihai kanıtı değildir.

• Optimizasyon sırasında kullanılan aynı basınç yüklerini ve destek koşullarını uygulayın.
• Von Mises gerilimini malzeme limitleriyle karşılaştırın.
• Optimize edilmiş tasarımı orijinal temel geometriyle karşılaştırın.
• Deformasyon ve rijitlik davranışını inceleyin.
• CAD rekonstrüksiyonu sırasında gerilim yoğunlaşmalarının oluşmadığını doğrulayın.
• Son tasarımın üretilebilir ve montaja hazır olduğundan emin olun.

Yapısal Topoloji Optimizasyonu için En İyi Uygulamalar

Anlamlı topoloji optimizasyon sonuçları elde etmek için kurulumun kasıtlı olması gerekir. Optimizasyon aracı yalnızca sağlanan tasarım alanına, yüklere, kısıtlamalara ve hedeflere yanıt verebilir.

Tasarım alanını dikkatlice tanımlayın: Tasarım alanı, anlamlı malzeme yeniden dağıtımına olanak sağlayacak kadar büyük olmalı, ancak optimizasyon aracının gerçekçi olmayan destek yapıları oluşturmasına neden olacak kadar geniş olmamalıdır.

Kritik arayüzleri koruyun: Cıvata delikleri, flanş yüzeyleri, giriş/çıkış bölgeleri, yatak yüzeyleri, sızdırmazlık yüzeyleri ve montaj arayüzleri korunmalıdır, böylece optimize edilmiş sonuç işlevsel kalır.

Gerçekçi yükler ve destekler kullanın: Topoloji optimizasyonu, sınır koşullarına son derece duyarlıdır. Gerçekçi olmayan destek varsayımları, verimli görünen ancak gerçek montajı temsil etmeyen tasarımlar üretebilir.

Birden fazla kısıtlama senaryosunu karşılaştırın: Farklı montaj konumları, farklı optimize edilmiş destek yolları oluşturabilir. Birden fazla kısıtlama varyasyonunu çalıştırmak, ekiplerin tasarım sınırlarını anlamalarına ve en sağlam seçeneği belirlemelerine yardımcı olur.

Üretim kısıtlamalarını erken aşamada dahil edin: Minimum kalınlık, maksimum kalınlık, çekme yönü, tabla yönü ve çıkıntı önleme gibi faktörler erken aşamada kullanılmalı, böylece optimize edilmiş sonuç üretilebilir bir tasarıma daha yakın olur.

Yeniden oluşturulan CAD modelini her zaman doğrulayın: Son CAD geometrisi, tersine mühendislik işleminden sonra yeniden simüle edilmelidir. Doğrulama modeli, tasarımın piyasaya sürülmesinden veya detaylı analizden önce yapılan son kontroldür.

Simülasyon Odaklı Yapısal Tasarım

Discovery yazılımındaki topoloji optimizasyonu, mühendislerin geleneksel malzeme kaldırma yöntemlerinden simülasyon tabanlı yapısal tasarıma geçmelerini sağlar. Pompa gövdeleri ve benzeri endüstriyel bileşenler için bu iş akışı, verimli yük yollarını belirlemeye, gereksiz malzemeyi azaltmaya ve farklı montaj yerlerinin nihai yapıyı nasıl etkilediğini incelemeye yardımcı olabilir.

Buradaki asıl değer sadece hafifletme değil. Asıl değer, mühendislere yapısal tasarım alternatiflerini daha hızlı keşfetme, üretilebilirlik kurallarını uygulama, performans odaklı konseptler oluşturma ve detaylı tasarım veya üretime geçmeden önce bu konseptleri doğrulama olanağı sağlamaktır.

Mühendislik ekipleri, topoloji optimizasyonu, üretim kısıtlamaları, tersine mühendislik ve doğrulama yöntemlerini birleştirerek daha hafif, daha verimli ve gerçek montaj gereksinimleriyle daha uyumlu tasarımlar oluşturabilirler.
