SDC Verifier 2026 R2
Yeni Standartlar, Çok Eksenli Yorulma ve 3D View
SDC Verifier 2026 R2, sonlu elemanlar analizi (FEA) sonuçlarından mühendislik standardı doğrulamasına, kritik sonuçların incelenmesinden hesap raporlarının hazırlanmasına kadar olan iş akışını genişleten bir sürümdür. Güncelleme özellikle offshore ve denizcilik uygulamalarında yeni standart desteği, DNV-RP-C203 kapsamında çok eksenli yorulma değerlendirmesi, boru tipi bağlantı kontrollerindeki geliştirmeler ve SDC for Ansys için yeni 3D View özelliği üzerinde yoğunlaşır.
Yeni Standartlar ve Genişletilmiş Kod Kapsamı
2026 R2 sürümünün en önemli yönlerinden biri standart kütüphanesinin özellikle offshore, denizcilik, kaldırma ekipmanları ve yapısal çelik uygulamaları açısından genişletilmesidir.
SDC Verifier artık gemilerde ve offshore ünitelerinde kullanılan kaldırma ekipmanlarının plaka burkulma doğrulamasını Bureau Veritas NR526, Ocak 2026, Bölüm 2 Ek 4 esaslarına göre gerçekleştirebilir. Kontrol, FE modelinden tanınan kesit ve plakalar üzerinden yürütülür. Panel Finder panel geometrisini ve boyutlarını otomatik olarak belirleyebilir; malzeme özellikleri, plaka kalınlığı, gerilmeler ve güvenlik katsayıları doğrulamada doğrudan kullanılır.
Mühendis, gerilmenin plaka kenarlarından, plaka ortalamasından veya eleman seviyesinden alınmasını seçebilir. Gerekli plaka yönlerine gerilme dönüşümü otomatik yapılır. Eğrisel plakalar ise düz panel metodolojisiyle yanlış değerlendirilmemesi için bu kontrolden ayrılır.

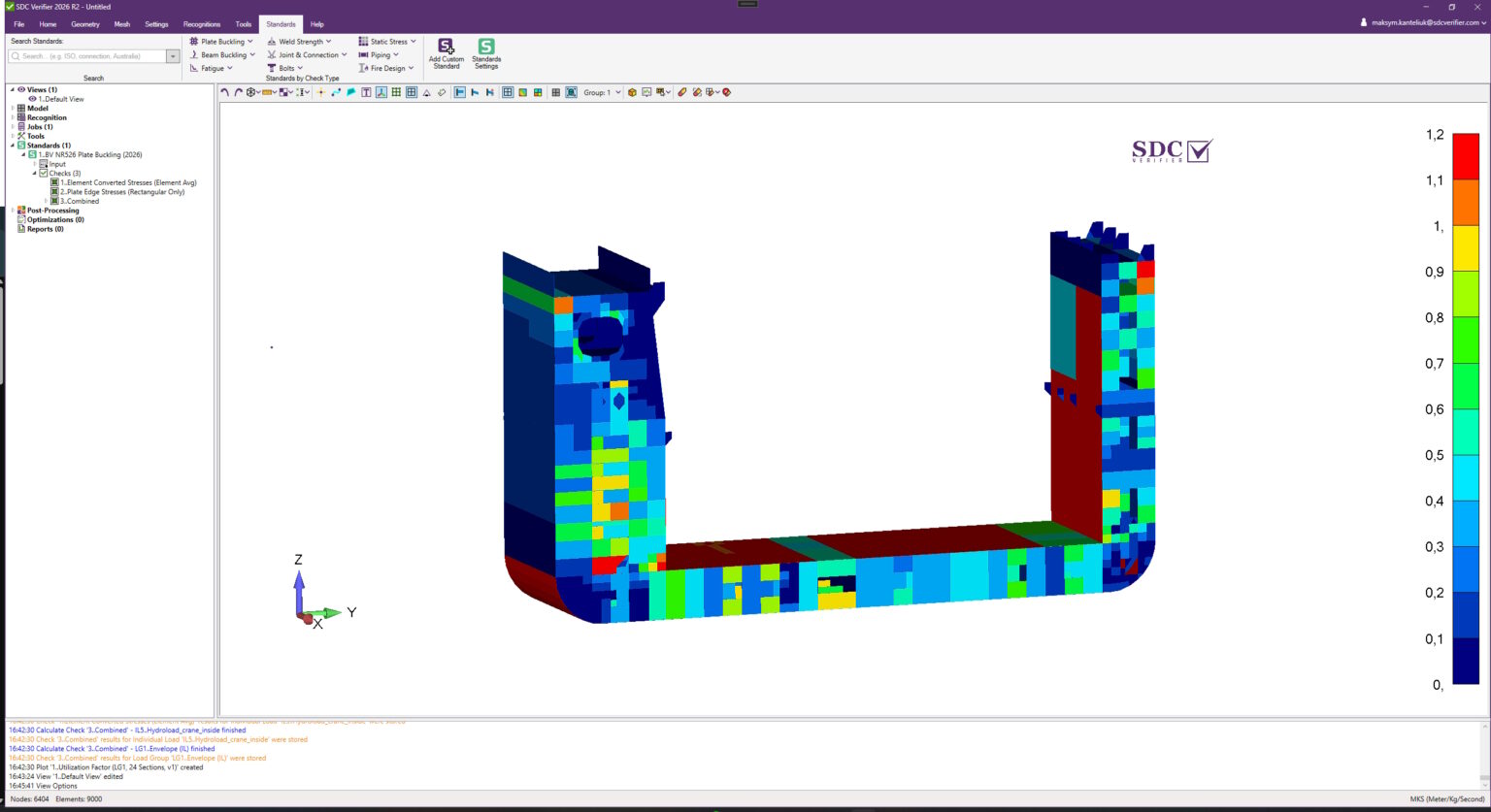

Görsel: Kaynak blogda BV NR526 plaka burkulma doğrulama arayüzü/sonuç görünümü yer almaktadır.
API RP 2A-LRFD Connections (2019)
Yeni API uygulaması, API RP 2A-LRFD 2. Baskı, Kasım 2019, Bölüm 14 kapsamında tubular connection doğrulamasını destekler. Connection Finder tarafından tanınan chord ve brace geometrileri kullanılır. Brace sınıflandırması, bağlantı dayanım hesabında elemanın K, TY veya Cross davranışıyla ele alınmasını sağlar. Etkili brace uzunlukları, chord can bilgileri, eksenel kuvvetler, eğilme momentleri ve malzeme özellikleri hesaba dahil edilebilir.

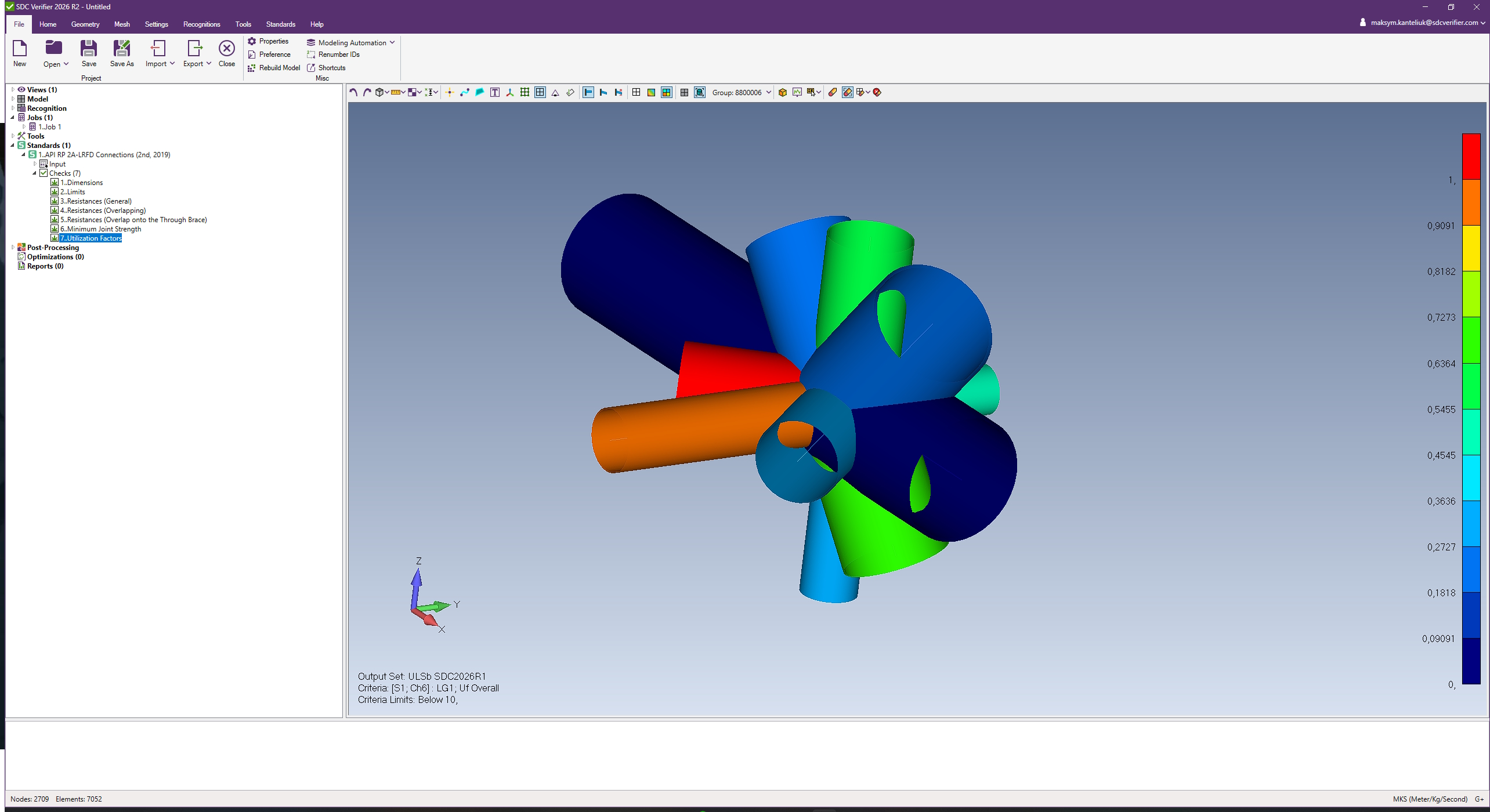

Görsel: API RP 2A-LRFD tubular connection doğrulamasına ait SDC Verifier ekranı.
ISO 19902 Connections (2020)
ISO 19902:2020 Bölüm 14 doğrultusunda tubular joint dayanım değerlendirmesi de 2026 R2 ile eklenmiştir. Tanımlanmış bağlantı geometrisi, brace sınıflandırması, malzeme özellikleri ve modelden elde edilen kuvvetler kullanılır. Chord-force etkileri, chord cans, kritik bağlantılar ve bindirmeli bağlantı koşulları da kapsam içindedir.

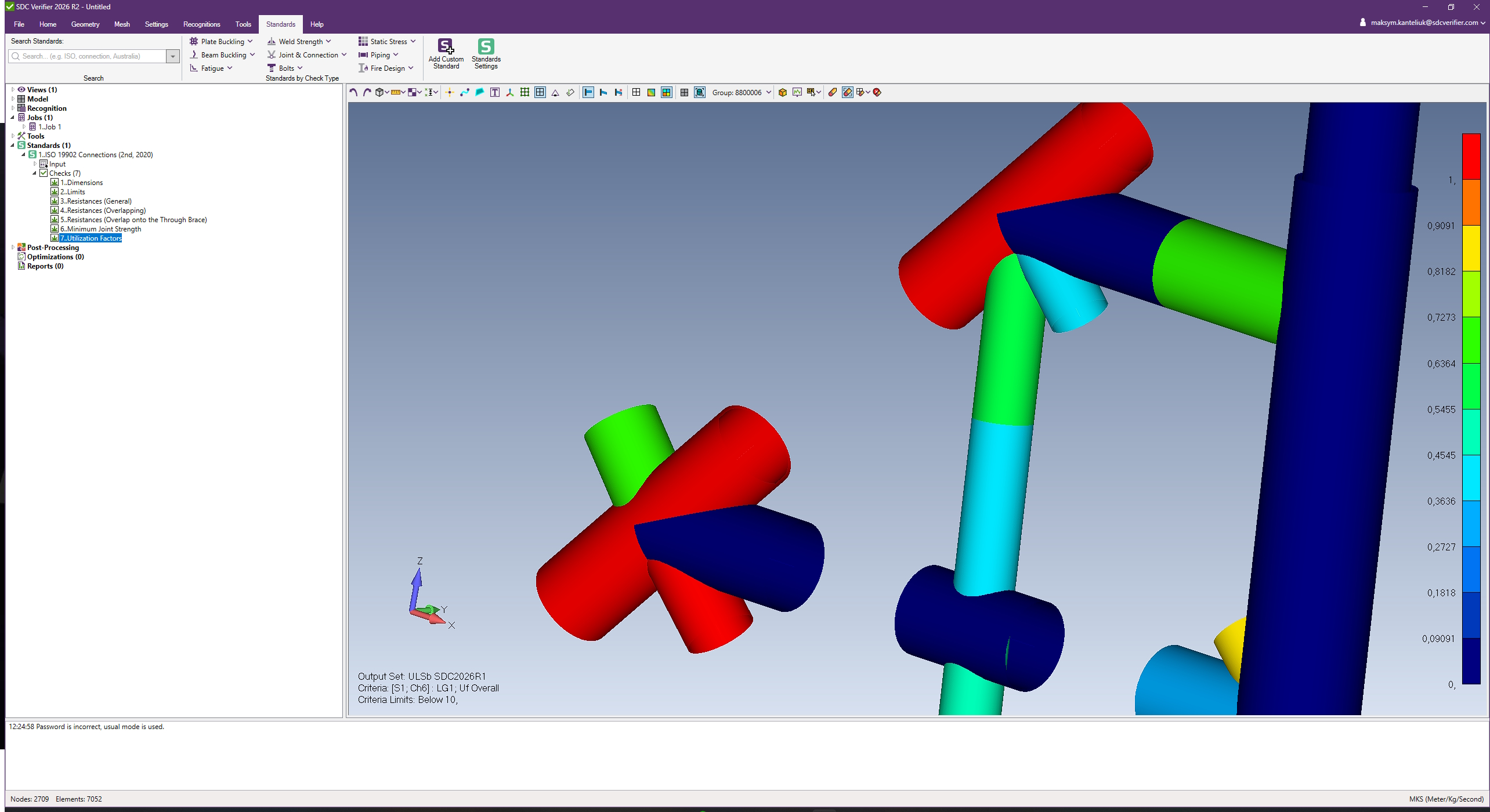

Görsel: ISO 19902 tubular joint doğrulamasına ilişkin yazılım ekranı.

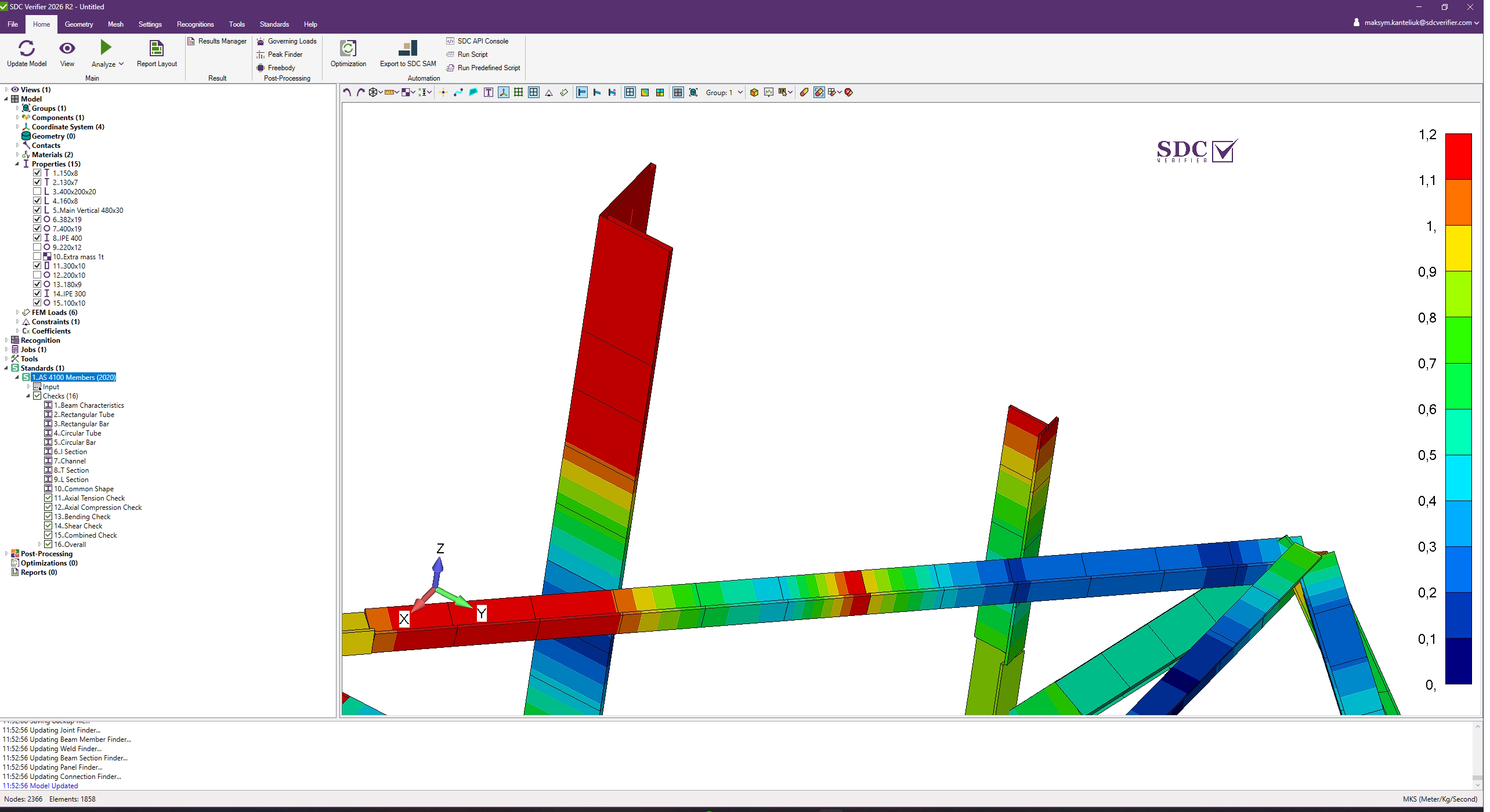

AS 4100 Members (2020)
Mevcut AS 4100 Members uygulaması T kesitler ve eşit kollu köşebentleri kapsayacak şekilde genişletilmiştir. Çekme, basma, eğilme, kesme ve birleşik etkiler daha geniş bir çelik eleman geometrisi grubunda kontrol edilebilir. Beam Member Finder eleman uzunluklarını sağlar; artık gerilmeler, yanal mesnetleme, moment değiştirme katsayıları, kesit sabitleri ve kapasite katsayıları gibi standarda özel parametreler kullanıcı tarafından ayarlanabilir.

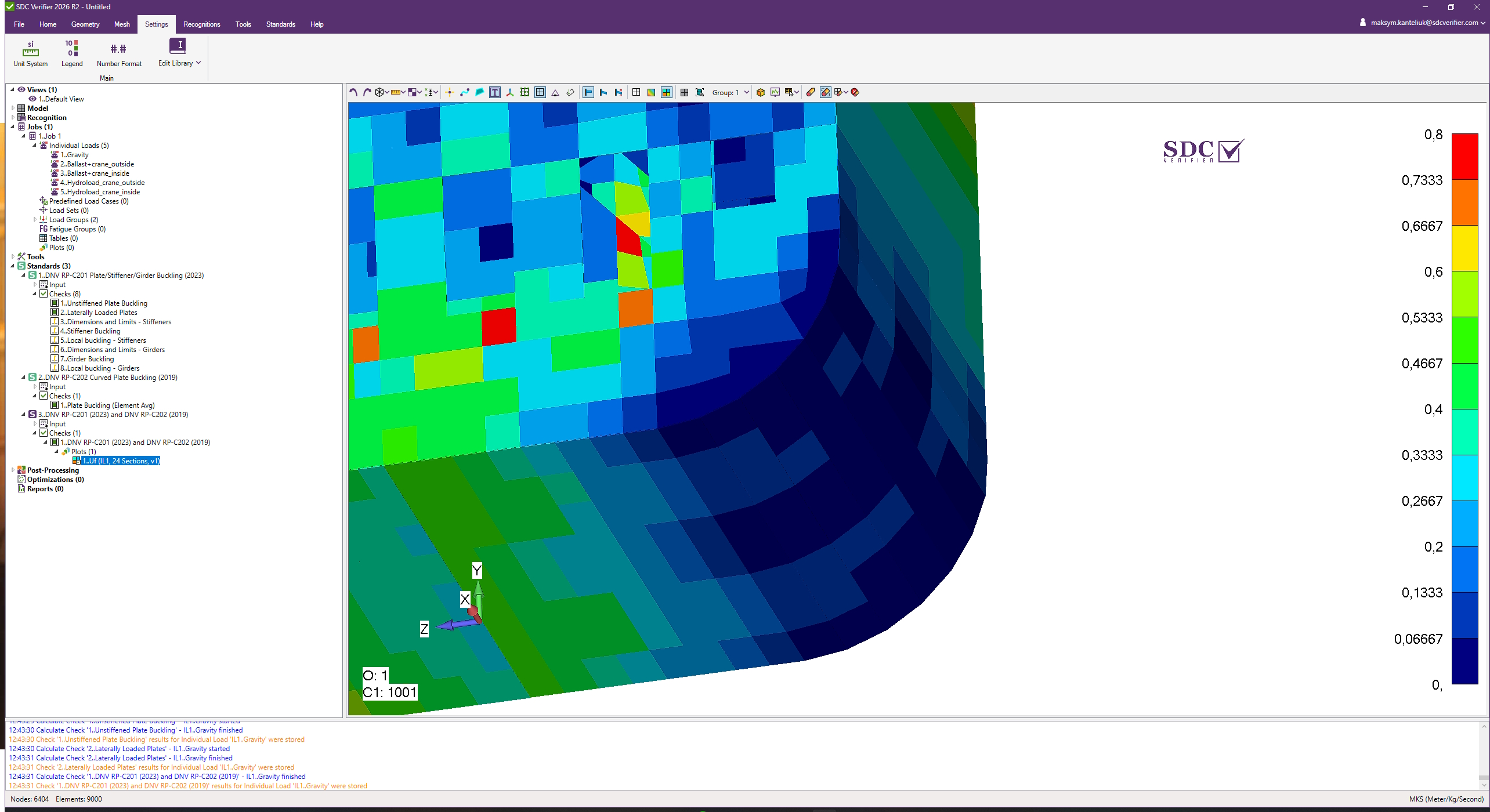

Aynı Modelde Düz ve Eğrisel Plaka Burkulması
Düz ve eğrisel plakaların aynı modelde bulunduğu durumlarda DNV-RP-C201 Plate/Stiffener/Girder Buckling (2023) ile DNV-RP-C202 Curved Plate Buckling (2019) birlikte kullanılabilir. Böylece farklı geometrileri tek bir hesap yaklaşımına zorlamak yerine, her plaka tipine uygun burkulma metodolojisi aynı doğrulama akışı içinde uygulanır.
DNV
-RP-C203'e Göre Çok Eksenli Yorulma
Sürümün en önemli mühendislik yeniliklerinden biri Multiaxial Fatigue Tool’dur. Araç, DNV-RP-C203 Fatigue (Ekim 2024), Bölüm 5.6 kapsamındaki çok eksenli yorulma değerlendirmesi için gerekli gerilme geçmişi verilerini hazırlar.
Orantılı yüklemede asal gerilme yönü büyük ölçüde sabit kalır ve ilgili yönsel gerilme kanallarına rainflow counting uygulanabilir. Orantısız yüklemede ise normal ve kayma gerilmeleri yük geçmişi boyunca birbirinden bağımsız değişebilir ve asal gerilme yönü dönebilir. Bu durumda gerilme bileşenlerini bağımsız rainflow sayımına tabi tutmak fiziksel faz ilişkisini kaybettirebilir.
SDC Verifier bu durum için master–slave yaklaşımını kullanır. Kaynak dikişi ayağına dik normal gerilme master seri olarak ele alınırken, aynı zaman aralıklarındaki kayma gerilmesi aralıkları buna bağlı biçimde belirlenir. Böylece normal ve kayma bileşenleri aynı fiziksel yük çevrimi içinde ilişkilendirilmiş olur.
Kullanıcı yük geçmişini, hysteresis filtering ayarlarını, bin sayısını, half-cycle hesabını, principal-angle toleransını, nested load group davranışını ve modelin işlenecek bölümünü yapılandırabilir.

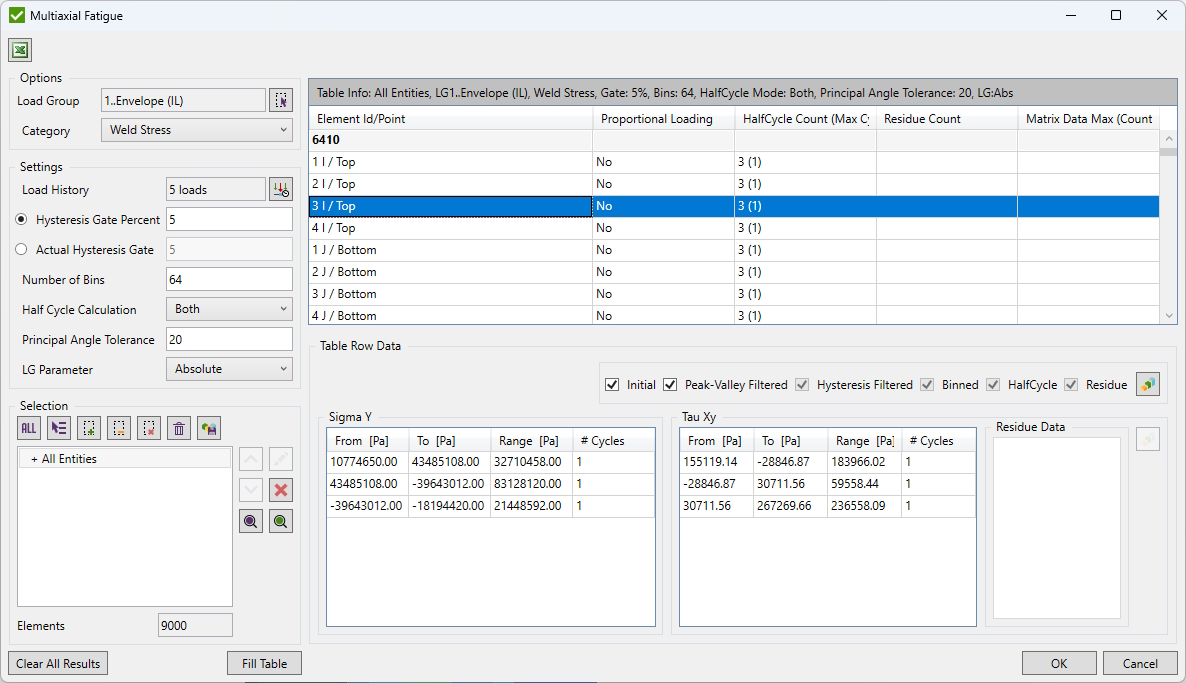

Görsel: Multiaxial Fatigue Tool ve gerilme geçmişi işleme ekranı.
Brace ve Tubular Connection Doğrulamasındaki Geliştirmeler
Brace Stress Tool artık hem elastik hem de plastik burkulma gerilmelerini hesaplar. Desteklenen ISO, API ve NORSOK bağlantı standartları plastik burkulma gerilmelerinden de yararlanabilir. Araç, bağlantıdaki kuvvetler ile kesit alanı ve kesit modülleri gibi özelliklerden eksenel, düzlem içi eğilme ve düzlem dışı eğilme gerilmelerini hesaplar.
Bu yaklaşım, tubular bağlantının yalnızca eklem geometrisiyle değil, bağlı brace’in kapasitesi ve burkulma davranışıyla birlikte değerlendirilmesini güçlendirir. Joint Check tablolarında overlap koşullarının ele alınması da geliştirilmiştir.
SDC for Ansys İçin Yeni 3D View
2026 R2, SDC for Ansys içinde yeni 3D View özelliğinin ilk sürümünü BETA olarak sunar. Bu görünüm özellikle SDC Criteria Plots ve Contour Plots ile yük ve kontrol sonuçlarını incelerken performansı ve görselleştirmeyi geliştirmeyi amaçlar.
Büyük ve karmaşık modellerde mühendislerin tüm yapı, kritik bölgeler, tekil kontroller ve bunların arkasındaki FE sonuçları arasında hızlı geçiş yapması gerekir. Yeni 3D View, Ansys iş akışı içinde daha akıcı bir sonuç inceleme ortamı sağlar. Ayrıca SDC for Ansys, Mechanical içinde çözülmüş bir solution bulunmasa dahi belirli SDC plotlarını oluşturabilir.

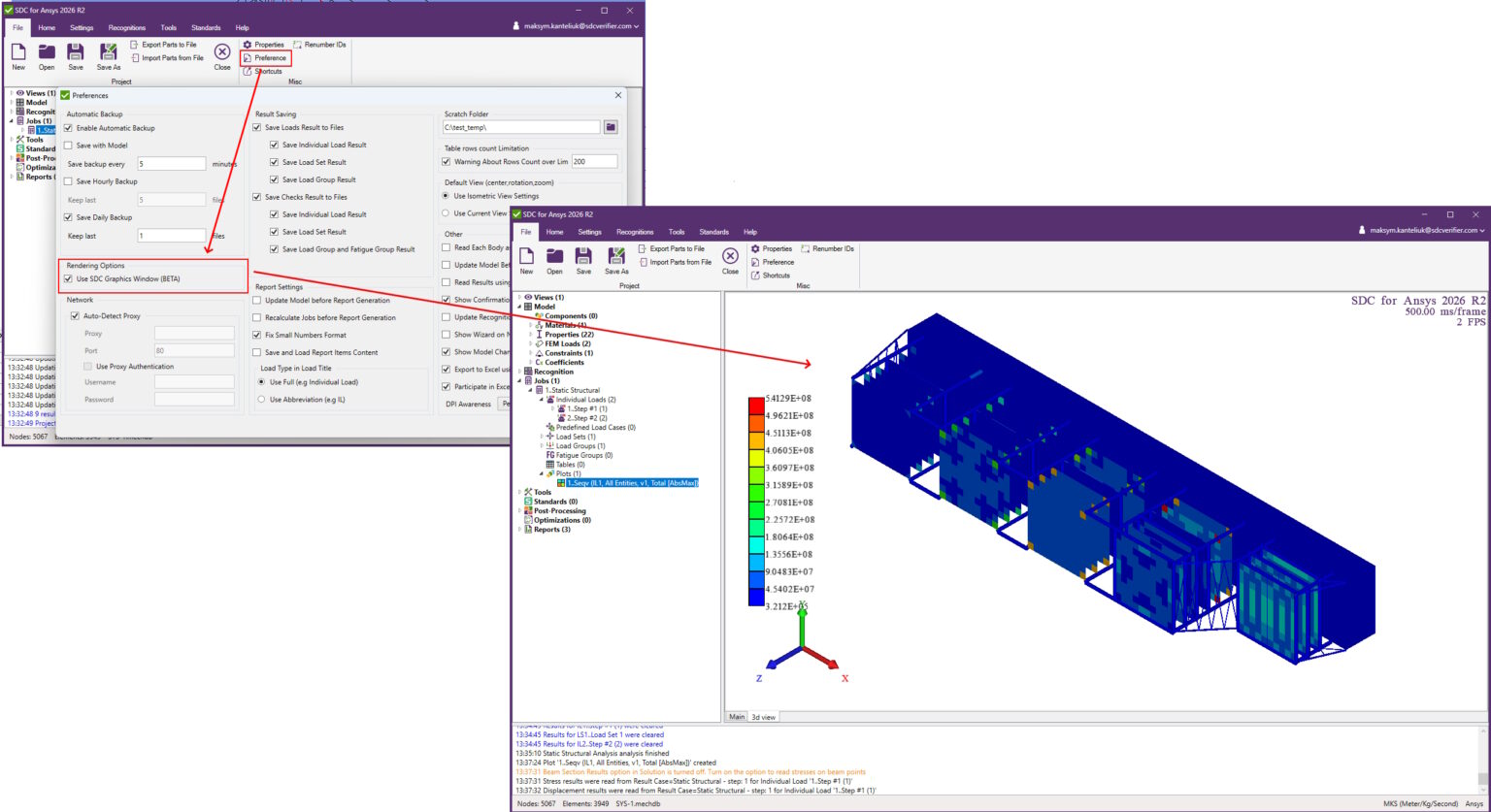

Görsel: SDC for Ansys yeni 3D View ekran görüntüsü.
Tanıma, Raporlama ve Günlük İş Akışları
Geliştirilmiş Standards Sekmesi
Standart kütüphanesi büyüdükçe doğru kontrolü bulmak zorlaşabildiğinden, ribbon üzerindeki Standards sekmesi yenilenmiştir. Standartlar kontrol tipine göre organize edilir ve ad, sektör, yıl, ülke ve kontrol türü gibi parametrelerle aranabilir.
Report Designer'da Recognition Bilgileri
Beam Section Finder, Connection Finder ve Joint Finder tarafından üretilen tanıma bilgileri artık Report Designer içinde kullanılabilir. Böylece FE modelindeki yapısal nesnelerin tanınması, doğrulanması ve hesap raporunda belgelenmesi arasındaki geçiş kısalır. Panel Finder ayrıca plaka elemanlarıyla modellenmiş önceden tanımlı girder'ları destekleyecek şekilde genişletilmiştir.
Weld Finder İyileştirmeleri
Birden fazla kaynağın yeniden adlandırılması, seçim işlemleri ve sıralama geliştirilmiştir. Weld ve Weld Parts tabloları daha ilgili bilgileri gösterecek biçimde yeniden düzenlenmiştir. Bu tür iyileştirmeler özellikle yüzlerce veya binlerce tanınmış yapısal nesne içeren büyük modellerde önem kazanır.
Daha Tekrarlanabilir Sonuç Görselleştirmesi
Peak Finder artık kaydedilmiş Views kullanabilir. Kamera konumu, model stili ve diğer görünüm ayarları korunarak peak sonuçlar incelenebilir. Apply to Selected ile seçilen Views, Report Designer içindeki Model Plots için de kullanılabilir; bu da mühendislik incelemesi ile nihai rapor arasındaki görsel tutarlılığı artırır.
Uyumluluk, Performans ve Kullanılabilirlik
- Femap 2606 ve Simcenter 3D 2606 desteği.
- Proje oluştururken mühendis bilgilerinin kullanıcı hesabından senkronize edilmesi.
- Araç çubuğuna Undo ve Redo eklenmesi.
- Kurulum sonrasında SDC Verifier’ın isteğe bağlı otomatik başlatılabilmesi.
- Arka plan loglama davranışının, diğer pencereler açıkken yanıt verebilirliği iyileştirecek şekilde değiştirilmesi.
- Effective Plate Width Tool’un seçili görüntüleme birim sistemini takip etmesi.
- Plaka ve kesit kalınlığı gösteriminin sadeleştirilmesi.
- Fatigue kontrollerinde Expand Tables oluşturma performansının geliştirilmesi.
- Standalone SDC Verifier için No-Solver lisans modülü.
Hesap Doğruluğu ve Kararlılık
R2, yeni özelliklerin yanında hesap ve sonuç işleme düzeltmeleri de içerir. Eurocode 3 Members, API RP 2A-WSD pile hesapları, API RP 2A-LRFD connection hesapları, solid elemanlar için Hot Spot Stress ve Ansys/Simcenter 3D sonuç okuma senaryolarında düzeltmeler yapılmıştır.
Connection Finder, Panel Finder, Joint Finder, brace gap'leri, yinelenen elemanlar ve Weld Summation Tool koordinat sistemi belirleme gibi tanıma alanlarında da düzeltmeler vardır. Ayrıca crash, autosave, Save As, Report Designer ve görünürlükle ilgili çeşitli kararlılık ve kullanılabilirlik sorunları ele alınmıştır.
2026 R2'nin Pratikte Sağladığı Değişim
SDC Verifier 2026 R2, daha fazla mühendislik problemini aynı doğrulama ortamında ele almayı ve model verisi, standart hesabı, sonuç inceleme ve raporlama arasındaki manuel geçişleri azaltmayı hedefler. Offshore ve denizcilik mühendisleri daha geniş plaka burkulması ve tubular connection standardı kapsamına; yorulma analizleri DNV-RP-C203'e göre çok eksenli yükleme desteğine; SDC for Ansys kullanıcıları ise yeni bir 3D sonuç inceleme ortamına kavuşur.
Genel yaklaşım; yapısal modeli ve analiz sonuçlarını doğrulamanın temeli olarak kullanmak, kritik mühendislik nesnelerini otomatik tanımak, gerekli tasarım standardı kontrollerini uygulamak, governing sonuçları belirlemek ve aynı bilgiyi yeniden farklı araçlarda kurmadan izlenebilir bir hesap raporuna taşımaktır.
Kısa Teknik Özet Tablosu
| Alan | 2026 R2 Yeniliği | Mühendislik Etkisi |
| Plate Buckling | BV NR526 (2026) | Deniz/offshore kaldırma ekipmanlarında yeni doğrulama yolu |
| Tubular Connections | API RP 2A-LRFD + ISO 19902 | Bağlantı geometrisi ve brace etkilerinin model tabanlı kontrolü |
| Steel Members | AS 4100 kapsam genişlemesi | Daha fazla kesit geometrisinin kontrolü |
| Fatigue | DNV-RP-C203 Multiaxial Fatigue | Orantılı ve orantısız çok eksenli yük geçmişlerinin işlenmesi |
| Ansys | Yeni 3D View (BETA) | Büyük modellerde daha akıcı sonuç inceleme |
| Reporting | Recognition verileri + Views | Model doğrulamasından rapora daha izlenebilir aktarım |
| Performance | Uyumluluk ve hız geliştirmeleri | Günlük mühendislik iş akışında daha az sürtünme |
